Fenster verriegelt nach Getriebetausch nicht: Schließzapfen, Schließteile und Getriebelänge prüfen
Ein passender Vierkant genügt nicht: Nach dem Getriebetausch müssen Hub, Anschlussstellen und Schließpunkte zum vorhandenen Beschlag und Rahmen passen.
Der neue Griff sitzt fest, das ersetzte Getriebe bewegt sich, doch ein oder mehrere Schließzapfen erreichen ihre Rahmenteile nicht. Dieses Fehlerbild entsteht häufig nicht durch ein einzelnes schlecht eingestelltes Teil. Getriebe, Eckumlenkungen, Verlängerungen und Schließpunkte übertragen gemeinsam einen definierten Hub. Schon eine abweichende Getriebelänge oder falsch gekoppelte Zahnung verändert die Endlage.
Mehr Anpressdruck ist dann keine verlässliche Lösung. Wer alle Zapfen auf maximalen Druck dreht, kann Dichtungen überlasten und verdeckt die eigentliche Abweichung. Sinnvoller ist eine Positionsprüfung vom Griff bis zum letzten Schließpunkt: Was bewegt sich, wo endet der Hub und welches Rahmenteil wird tatsächlich verfehlt?
Zuerst das Bewegungsbild statt nur den Griff beurteilen
Bei geöffnetem, sicher abgestütztem Flügel lässt sich beobachten, ob alle sichtbaren Verriegelungselemente gleichmäßig mitlaufen. Bleibt ein Abschnitt stehen, liegt die Unterbrechung eher an einer Kupplung, Eckumlenkung oder Treibstange. Bewegen sich alle Zapfen, erreichen aber nicht dieselbe Endstellung wie vor dem Tausch, sind Hub, Einbaulage und Teilekombination zu vergleichen.
Die Griffstellung allein ist kein Beweis für eine vollständige Verriegelung. Ein Griff kann senkrecht nach unten zeigen, obwohl ein Anschlusszahn versetzt eingreift oder die neue Stulplänge nicht zum Flügel passt. Umgekehrt kann hoher Widerstand von einem falsch positionierten Schließteil, einem abgesackten Flügel oder einem bereits verspannten Beschlag kommen.
- Alle Schließpunkte markieren und ihre Bewegung vergleichen.
- Griff-Endlage und tatsächliche Zapfen-Endlage getrennt dokumentieren.
- Bei Knacken, Blockieren oder Metallabrieb sofort stoppen.
- Den Flügel nicht gegen teilweise ausgefahrene Zapfen zudrücken.
Warum Getriebelänge und Anschlussstellen zusammenpassen müssen
Fenstergetriebe unterscheiden sich nicht nur beim Dornmaß und bei der Griffhöhe. Stulpbreite, Gesamtlänge, Anschlussverzahnung, Hubrichtung und die Lage von Kupplungsstellen gehören zur Teilezuordnung. Ein äußerlich ähnliches Ersatzteil kann am Vierkant funktionieren und dennoch die nachfolgenden Treibstangen zu früh oder zu spät ansteuern.
Bei kürzbaren oder koppelbaren Beschlägen zählt außerdem, wie die Treibstange vorbereitet wurde. Ein Zahn Versatz kann ausreichen, damit die Endstellungen nicht mehr zusammenfallen. Fehlende oder ungeeignete Verbindungsteile lassen den ersten Abschnitt laufen, während entfernte Schließpunkte nur einen Teilhub erhalten.
Vor dem Ausbau helfen Fotos der alten Einbaulage, Herstellerprägungen und Maße. Ist das Altteil bereits entsorgt, werden Griffhöhe, Flügelfalzmaße, Dornmaß, Stulp und jede Anschlussstelle einzeln aufgenommen. Ein Produktfoto aus einem Shop ersetzt diese Zuordnung nicht.
Schließzapfen und Rahmenteile verraten die Richtung des Fehlers
Schließzapfen müssen in die zugehörigen Schließteile einlaufen, ohne an deren Kante anzuschlagen. Frische blanke Spuren zeigen, ob ein Zapfen zu hoch, zu tief oder seitlich versetzt trifft. Alte Laufspuren sind dagegen nur dann aussagekräftig, wenn die Rahmenteile seit dem früheren Beschlag nicht verändert wurden.
Verfehlen viele Zapfen ihre Schließteile in derselben Richtung, spricht das eher für Flügellage oder eine systematische Positionsabweichung. Betrifft es nur einen entfernten Abschnitt, ist die Kraftübertragung zu diesem Bereich besonders relevant. Ein einzelnes verschobenes Rahmenteil bleibt möglich, sollte aber nicht durch wahlloses Verstellen aller anderen Punkte kompensiert werden.
SIEGENIA empfiehlt bei der Wartung, Beschlagteile auf festen Sitz und Verschleiß zu kontrollieren sowie Verriegelungsstellen passend zu pflegen. Das bedeutet nicht, dass Schmierung eine falsche Geometrie heilt. Pflege reduziert Reibung; sie verschiebt keinen falsch gekoppelten Hub.
Eine geordnete Prüfung verhindert Folgeschäden
Zuerst wird der Flügel sicher gehalten und die aktuelle Stellung dokumentiert. Danach werden alle sichtbaren Beschlagteile auf lose Schrauben, fehlende Verbindungen und auffällige Verformung geprüft. Erst wenn die Bewegung bei geöffnetem Flügel plausibel ist, wird die Lage zu den Rahmenteilen ohne Zuschlagen angenähert.

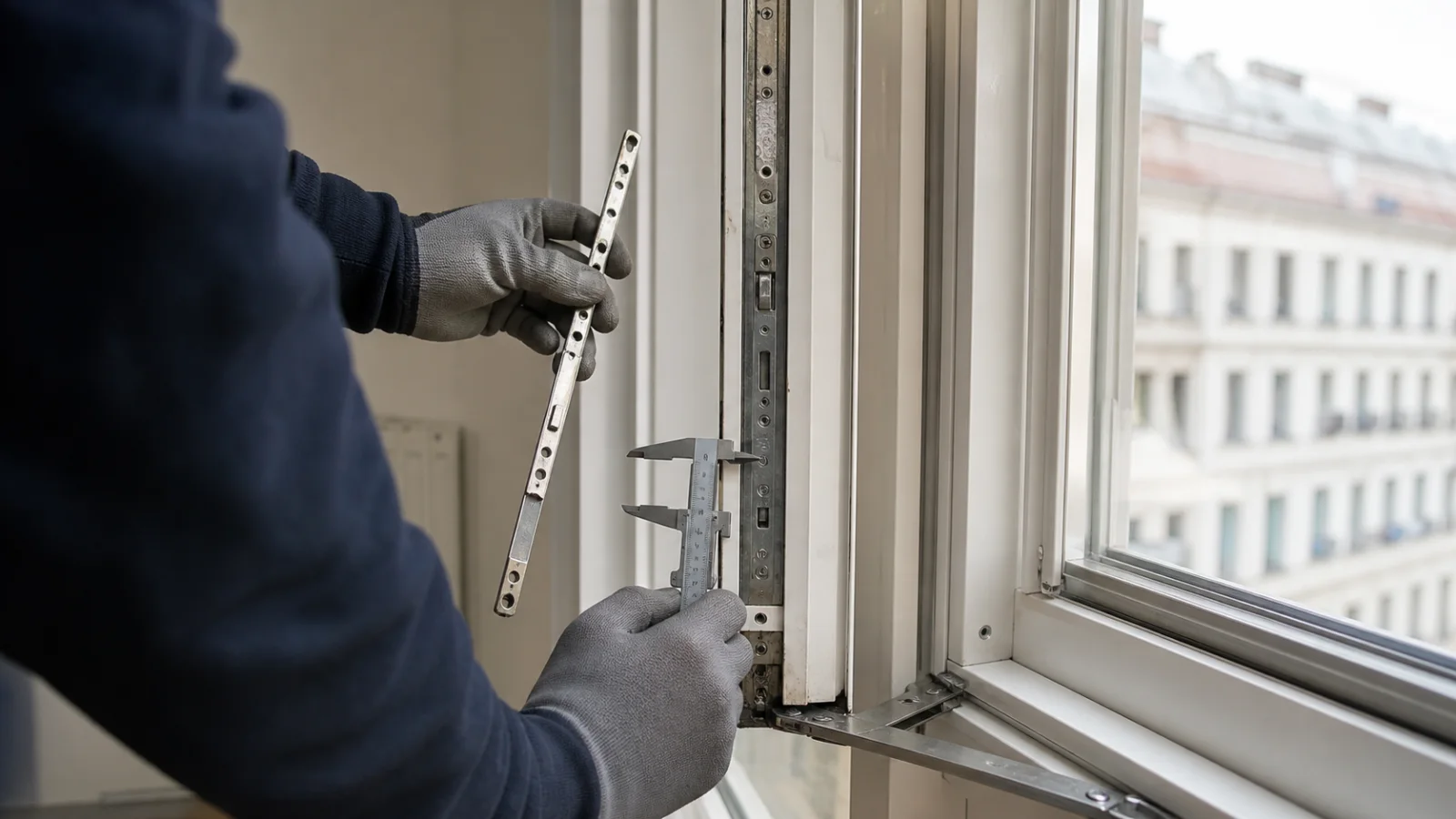

Papierstreifen oder pauschale Dichtheitsproben sind in dieser Phase zweitrangig. Sie sagen wenig darüber aus, warum ein Zapfen nicht einläuft. Aussagekräftiger sind Fotos der Kontaktkante, Maßvergleiche zur alten Position und ein Video eines langsamen, lastarmen Bewegungszyklus.
Rahmenschließteile werden erst verstellt, wenn feststeht, dass Getriebe und Treibstangen korrekt gewählt und gekoppelt sind. Sonst wird der Rahmen an ein falsches Ersatzteil angepasst. Bei Sicherheitsbeschlägen oder einbruchhemmenden Elementen ist eine eigenmächtige Veränderung besonders kritisch, weil die vorgesehene Verriegelungskonfiguration erhalten bleiben muss.
- Teilekennzeichnung und Maße sichern.
- Hub bei offenem Flügel vergleichen.
- Kontaktspuren an jedem Schließteil erfassen.
- Flügellage erst danach bewerten.
- Korrektur nur am nachgewiesenen Fehlerpunkt durchführen.
Wann Einstellung genügt und wann das Ersatzteil neu zugeordnet werden muss
Eine Einstellung kann genügen, wenn der komplette Beschlag gleichmäßig in seine Endlage fährt und nur wegen einer nachvollziehbaren Flügelabsenkung an wenigen Rahmenteilen streift. Sind Hubwege unterschiedlich, fehlen Anschlüsse oder stimmen Getriebe- und Stangenlängen nicht, muss die Teilekombination korrigiert werden.
Das gilt auch dann, wenn sich das Fenster mit Kraft scheinbar schließen lässt. Erhöhter Widerstand belastet Griff, Getriebe und Befestigungen. Langfristig können Zahnungen ausrunden, Schrauben lockern oder Schließteile aus dem Rahmen gezogen werden.
Für eine gezielte Anfrage sind Fotos vom gesamten Flügelfalz, Nahaufnahmen aller Prägungen, Griffhöhe, Dornmaß, Flügelfalzbreite und -höhe sowie die Markierung des nicht einlaufenden Schließpunkts hilfreich. Damit lässt sich entscheiden, ob Geometrie, Kopplung oder Ersatzteilwahl im Mittelpunkt steht.
Fragen zum Thema
Warum zeigt der Griff nach unten, obwohl das Fenster nicht verriegelt?
Die Griffstellung zeigt nur die Position des Getriebes am Vierkant. Versetzte Kupplungen, eine falsche Getriebelänge oder unterbrochene Treibstangen können verhindern, dass alle Schließzapfen die passende Endlage erreichen.
Darf ich die Schließzapfen einfach stärker stellen?
Nicht auf Verdacht. Mehr Anpressdruck kann Dichtung und Beschlag zusätzlich belasten und gleicht eine falsche Hub- oder Teilezuordnung nicht aus. Zuerst muss klar sein, ob jeder Zapfen korrekt in sein Rahmenteil läuft.
Kann ein Ersatzgetriebe passen, obwohl es anders lang ist?
Nur wenn das konkrete Beschlagsystem die Kombination und Anpassung ausdrücklich vorsieht. Dornmaß und Vierkant allein reichen nicht; Stulp, Griffhöhe, Anschlüsse, Verzahnung und Hub müssen zusammenpassen.
Was bedeuten frische Metallspuren am Schließteil?
Sie zeigen die aktuelle Kontaktkante. Zusammen mit der Richtung und den Spuren anderer Schließpunkte lässt sich erkennen, ob ein lokaler Versatz, eine Flügellage oder eine systematische Hubabweichung wahrscheinlicher ist.
Soll das Fenster bis zur Prüfung geschlossen bleiben?
Wenn es ohne Kraft sicher geschlossen und vollständig verriegelt ist, möglichst ja. Bei nur teilweiser Verriegelung, Blockade oder losem Flügel sollte es nicht erzwungen werden; Stellung sichern und fachgerecht prüfen lassen.
